2m Dinge

Senast uppdaterad den 25 oktober 2024, 24 kommentarer

Ritningssats, 2m Dinge - 1 400 SEK Beställ

En dinge är en liten behändig båt, ofta använd som släp- eller däcksjolle till en större segel- eller motorbåt. Min version är byggd i strip, men den kunde lika gärna varit i plywood. Men med så här små skrov går det ungefär lika fort att bygga med ribb, och det blir oftast snyggare och ger möjlighet till rundad skrovform. Dingen väger inte mer än ungefär 10-15 kg, bär i lugnt vatten två vuxna och små två barn (jag vet av egen erfarenhet - har använt den på det viset till vår gamla segelbåt) och är lätt att lyfta ombord och förvara på däck på en rimligt stor segelbåt. Enklast kopplar man storfallet till en hanfot mellan för- och akterstäv och vevar upp den på däck. Med det går också bra att släpa den efter båten - linan fäst i nederkant av förspegeln.

Dingen kan byggas enkelt och snabbt som en bruksbåt för att komma in till stranden från ankarplatser eller som lekbåt för barnen i hamn - eller som ett litet smycke i mahogny och ek, med bordläggning och botten i moderskeppets färger.

Motor är knappast motiverat, men för den som vill kan en liten elsnurra eller den allra minsta tvåtaktsmotorn hängas på - allt annat är overkill. Skrovet kan bära en liten rigg (sprisegel på en kort mast) och en enkel centerbordslåda, eller ett läbord - detta finns dock inte med på ritningen.

Bilder

Specifikationer

Längd	200 cm
Bredd	106 cm
Vikt	10-15 kg
Användningsområde	behändig släp- eller däcksjolle för segel- eller motorbåtar. lekbåt för barn mm

Om ritningar och bygge

Ett ritningsblad (A1) innehåller den informationsom behövs för att bygga dingen. Linje- och konstruktionsritningar i skala 1:10, spantmallar i fullskala plus en kortfattad byggbeskrivning. Den som behöver mer kan få en del hjälp i online-byggbeskrivningen för kajaker – arbetsgången för skrovet är densamma.

Ingen separat byggbeskrivning medföljer. Den som behöver mer information kan komplettera med någon av de båtbyggeriböcker som finns i litteraturlistan.

Ritningssats, 2m Dinge - 1 400 SEK Beställ

Mer om dingen

Några bilder av förlagan för drygt 35 år sedan: Maria Kristinas däcksjolle – här på utflykt i Torekovs hamn. Den nya dingen har samma mått som den gamla, men lite elegantare form. Under segling på öppet hav låg jollen över förluckan på fördäck. Den var målad i båtens färger: svart skrov, med vit snobbrand och grön botten. Invändigt var det lackad mahogny med relingar och knän i ek.

Vi snobbade till det lite: botten och tre bord per sida i tunn marinplywood, kopparnitad på traditionellt vis och med tunna basade ekspant. Inte speciellt tidseffektivt, men snyggt – och kul att bygga! Senast jag såg den, för ett par år sedan, låg den fortfarande på fördäcket på Maria Kristina och var i gott skick! Nye ägaren har tagit väl hand om den.

En annorlunda byggmetod

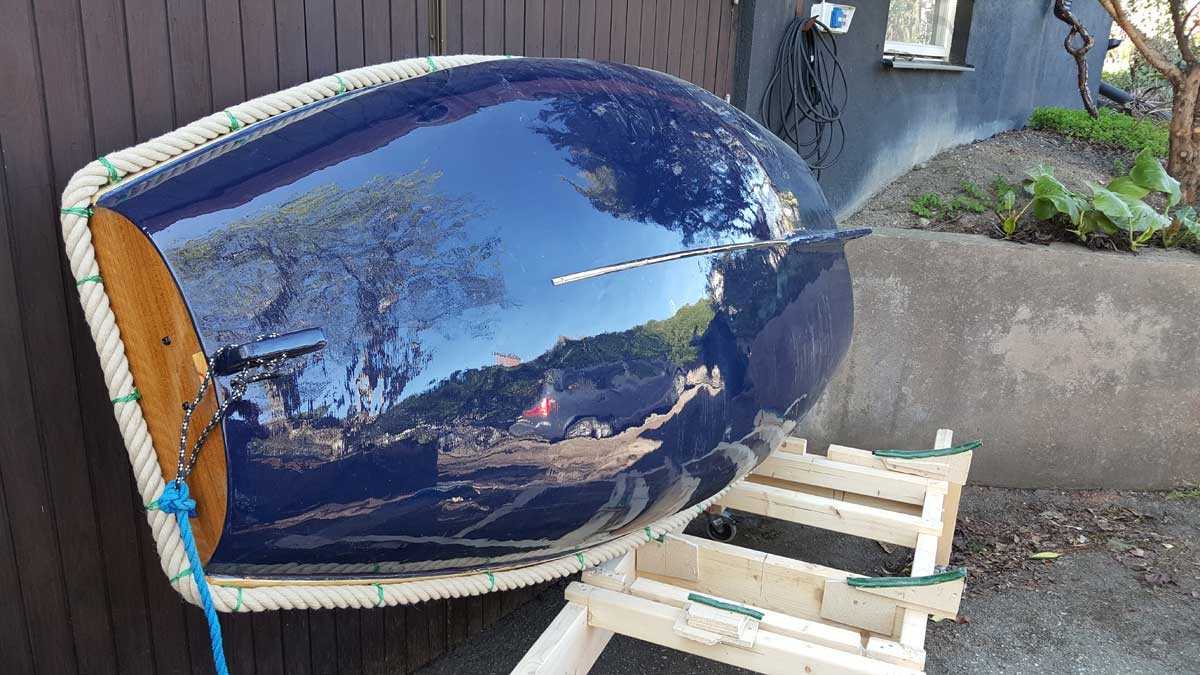

Johan Bergdahl har bidragit med några bilder från bygget. Han har valt att laminera fanér över en form av ribbor, till skillnad från ritningens förslag om strip med glasfiber på in och utsida.

Kommentarer

1 Raine Kavla
2007-12-07 14:32

Skulle vara intressant med ritning på centerbord och rigg till denna eller Doris.

R K

2 Björn Thomasson
2007-12-07 15:07

Dingen är nog egentligen i minsta laget för att riggas - men för barn bör det kunna funka. Det kanske kan bli ett förslag på en enkel rigg när jag får lite tid över.

3 Björn Helander
2011-03-24 20:49

Hej!

Jag är intresserad av din 2m dinge, men kanske lite utdragen på längden. Jag har inte kontrollmätt stuvningsmöjligheterna på segelbåtsdäcket ännu. Det kan väl inte vara något problem att flytta isär stävar och mallar för att öka längden? Kanske till 2,5m.

En fråga till: Hur får man bort häftklammrarna efter att man lagt den första epoxyn över skrovet?

Med båthälsningar

Björn H

4 Björn Thomasson
2011-03-24 22:08

Hej Björn

Ja, det är tämligen enkelt att förlänga dingen, som du föreslår. Första epoxystrykningen är så snålt applicerad, att merparten sugs in i träet och påverkan bara marginellt klammerutdragningen. På plussidan finns att epoxyn "härdar" träytan så att det blir mindre skador efter verktyget.

5 Mattias
2012-04-02 18:45

Hej,

Samlar kraft och tid (småbarnsfar) inför bygget av din dinge. Vad är det för mått på lämpliga åror?

/Mattias

6 Björn Thomasson
2012-04-04 21:35

Det var många år sedan jag köpte åror till prototypjollen – men har för mig att de var 150 cm...

7 Sebastian
2014-08-06 14:13

Hej thomas. Har du skickat min ritningssats?

// sebastian från finland

Ha en bra dag :)

8 Björn Thomasson
2014-08-06 15:59

Ja, den skickades i måndags (ganska sent – inte säkert att den hann med måndagsposten från Lund)...

9 Sebastian
2014-08-07 17:52

Tusen tack för ritningen. Har redan börjat bygga. Bara en fråga. Har du ingen mera beskrivning till dingle båten? Ex. Vad det ska vara för mått på biten under båten där bak osv ?

10 Björn Thomasson
2014-08-07 18:23

De flesta bitarna är måttsatta (virkesdimensioner). Längd, bredd och placering tar du från ritningen – mät och multiplicera med 10 (skalan på linje- och konstruktionsritningen är 1:10).

11 Basse
2014-08-07 19:07

Hur girar man ihop ribbarna i fören ?

12 Björn Thomasson
2014-08-08 08:29

Du bara häftar dem mot förspegeln på samma sätt som i aktern. Nedanför spegeln kan du lägga en "kölribba" som du sedan ansluter ribborna mot.

Det finns en hel del information du kan ha nytta av i kajakmanualen

13 Lennart Risberg
2017-10-31 22:43

Kommentaren flyttad till småbåtar/Doris

14 Niklas
2019-01-26 14:55

Hej Björn,

Köpte för en tid sedan ritningen till Dingen, och tänkte dra igång projektet under våren.

Tack för ritningarna, instruktionerna här på hemsida samt det medföljande dokumentet med råd och tips som i mitt fall underlättar extremt mycket.

Men det är en fråga gällande materialåtgång av epoxi och glasfiber som jag undrar över. Eftersom uppgifterna i dokumentet grundar sig i en kajak, går det att ta dessa ”hyfsat” rakt av gällande Dingen?

Med vänlig hälsning, Niklas

15 Björn Thomasson
2019-01-27 09:06

Niklas, Du kan minska epoxyåtgången med ett elleer två kg – svårt att ange eftersom det i hög grad beror på hur du använder den (ju mindre desto bättre ;-)

Du kommer att göra av med ca 8-10 meter glasfiber, om du laminerar alla ytor, in- och utvändigt, och beroende på hur du använder väven – klipper nya bitar till allt eller eller pusslar lite med överblivna bitar.

16 Hans-Jörgen Gunnarsson
2021-06-21 21:05

Jag går i funderingar på att bygga en liten båt, men jag skulle vilja ha en lite större än dingen här. Vi är en familj på 4 och jag tänkte använda den som tur/fiskebåt för insjö och fina dagar på havet. Skulle dingen kunna gå att förlänga så den fungerar eller har du något annat bra tips på båt?

17 Björn Thomasson
2021-06-25 20:28

Dingen går att förlänga, men eftersom den är ritad som en liten släpjolle till en större segel- eller motorbåt, finns det en del kompromisser i utformningen för att få tillräcklig lastkapacitet inom mycket små yttermått.

Jag hade hellre valt en Doris som utgångspunkt för en tur och fiskbåt

18 Martin Rosengren
2022-07-31 06:53

Hej Björn, jag söker efter en släpjolle till min koster på 7 meter. Min båt är med andra ord för liten för att förvara en jolle på däck. Fungerar din jolle att bogsera?

19 Björn Thomasson
2022-07-31 10:01

Ja, med stävöglan (eller ett träbeslag som på bilderna överst) fäst strax under förspegeln går den utmärkt i lagom fart – minimalt motstånd och dansar lätt över vågor och svall. Eller ett träbeslag som på bilderna överst.

20 Thomas
2023-08-24 13:46

Hej Björn!

Jag funderar på att beställa och bygga en Dinge i höst.

Jag önskar dock att den ska vara 2,5 lång och ha en bredd av ca 120 cm. I övrigt samma geometri som Dinge original.

Att förlänga dingen till 2,5 meter har jag förstått att går bra att göra genom att öka på avståndet mellan spantmallarna. Men finns det ett lika enkelt sätt att göra om jag vill öka på bredden? Kan jag t.ex. Rita av spantmallarna med en distans på 7 cm så att spanthalvan ökar med (104/2) + 7 = 59 cm? Jag förstår att båten även kommer bli 7 cm djupare på detta sätt. Går det att göra så här, eller kommer linjerna bli helt konstiga?

21 Björn Thomasson
2023-08-26 19:39

Det är knepigare att bredda än att förlänga, men du kan öka alla horisontella mått med ca 12%, dvs mäta längs de horisontella linjerna och lägga på 12% på avstånden från centerlinjen till skrovlinjen. Då får du rätt form utan att öka djupet. Den tvådimensionella storleksändringen ökar lastkapaciteten med ca 34%.

Med ditt sätt blir båten tredimensionellt större, vilket innebär en ca 50% ökning av lastkapaciteten, vilket inte är något problem om det är det du är ute efter. Men att öka djupet känns lite måhända lite onödigt. Det ökar fribordet om du inte lastar ner dingen till vattenlinjen och ökar därmed vindkänsligheten, samtidigt som tofterna måste höjar för att roddställningen ska bli komfortabel, och därmed tappar du lite initialstabilitet.

22 Gustaf Engblom
2023-09-04 12:27

Kan man beställa en färdig 2m Dinge av dig?

Mvh

Gustaf Engblom

23 Björn Thomasson
2023-09-05 07:07

Gustaf,

Nej, jag tillhandhåller bara ritningar och goda råd. Bygga får du göra själv – eller vända dig till till t ex Björn Tafvelin på Tunarps Kvarns Båtbyggeri eller Petruskajak i Tranås.

24 Per Carlin
2023-12-30 09:39

Funderar på att bygga en Digne förlängd till 2.5m och utrusta med den enklaste elmotorn som går att köpa. För fiske på mindre sjöar I bergslagen.

Båten behöver vara lätt nog för 2 vuxna att enkelt lasta båten på bilens takräcke samt bära 50-100m ifrån parkering till vatten.

Samtidigt lite stryktåligare än en kajak för att klara strandhugg med stenig botten samt att man trampar runt med skor inne i båten etc.

Vad är lämplig dimension på listerna (ceder) och tjocklek på glasfibern för att möta båda kraven? Kan man bygga med samma material som kajakerna, kanske tjockare glasfiber på utsatta ställen?

Hur många meter list går det åt till en 2.5m Digne?
